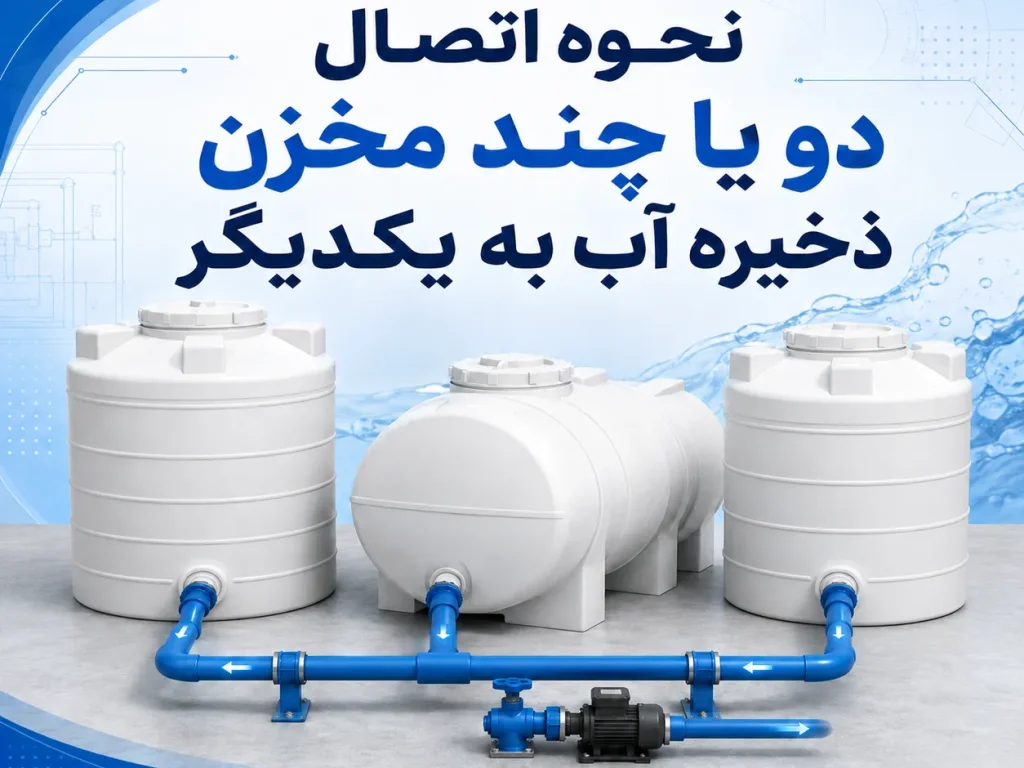

نحوه اتصال دو یا چند مخزن ذخیره آب به یکدیگر
در این مقاله، روش اصولی اتصال موازی مخازن، نصب کلکتور، پمپ، شناور، سرریز و نکات مهم جلوگیری از نشتی و تخلیه نامتعادل را بررسی میکنیم.
نحوه اتصال دو یا چند مخزن ذخیره آب به یکدیگر
در بسیاری از ساختمانها، ویلاها، باغها، کارگاهها، دامداریها و واحدهای صنعتی، فضای کافی برای نصب یک مخزن بزرگ وجود ندارد. در چنین شرایطی، میتوان بهجای استفاده از یک مخزن با ظرفیت بالا، دو یا چند مخزن کوچکتر را به یکدیگر متصل کرد. بسته به فضای نصب، ارتفاع سقف، عرض مسیر ورودی و میزان ظرفیت موردنیاز، میتوان از مخزن آب عمودی یا مخزن آب افقی استفاده کرد و چند مخزن را بهصورت اصولی در کنار یکدیگر قرار داد.
اتصال چند مخزن ذخیره آب به هم، علاوه بر افزایش ظرفیت ذخیرهسازی، امکان جابهجایی آسانتر، نصب در فضاهای محدود و مدیریت بهتر مصرف آب را فراهم میکند. پیش از انتخاب تعداد و ظرفیت مخازن نیز بهتر است با استفاده از فرمول محاسبه حجم مخزن آب، میزان ذخیره موردنیاز ساختمان، باغ یا مجموعه صنعتی مشخص شود تا ظرفیت نهایی کمتر یا بیشتر از نیاز واقعی نباشد.
بااینحال، اتصال مخازن فقط به معنای وصل کردن یک لوله میان آنها نیست. محل قرارگیری خروجیها، قطر لوله رابط، نحوه نصب شیرآلات، مسیر ورود آب، سیستم سرریز، هواگیری، محل نصب پمپ و تراز بودن سطح زیر مخازن، همگی در عملکرد صحیح مجموعه تأثیر دارند. رعایت نکات مربوط به نحوه نصب منبع آب نیز باعث میشود فشار اضافی به بدنه مخزن وارد نشود و مخازن بهصورت متعادل پر و خالی شوند.
در این مقاله، نحوه اتصال دو یا چند مخزن ذخیره آب به یکدیگر را بهصورت مرحلهبهمرحله بررسی میکنیم و درباره روشهای اتصال موازی، اتصال سری، استفاده از کلکتور، نحوه اتصال پمپ و مهمترین اشتباهات هنگام نصب توضیح میدهیم.
در این مقاله چه میخوانید؟
در این راهنما با موضوعات زیر آشنا میشوید:
چرا چند مخزن آب را به یکدیگر متصل میکنیم؟
مهمترین دلیل اتصال مخازن، افزایش ظرفیت ذخیره آب است. برای مثال، اگر یک ساختمان به ۴۰۰۰ لیتر ذخیره آب نیاز داشته باشد اما امکان عبور یا نصب یک مخزن آب ۴۰۰۰ لیتری عمودی وجود نداشته باشد، میتوان از دو مخزن آب ۲۰۰۰ لیتری عمودی یا چهار مخزن آب ۱۰۰۰ لیتری عمودی استفاده کرد.
اتصال چند مخزن مزایای دیگری نیز دارد. مخازن کوچکتر معمولاً راحتتر از درب ورودی، راهرو، پارکینگ یا مسیرهای باریک عبور میکنند. همچنین در صورت نیاز به تعمیر یا شستوشوی یکی از مخازن، میتوان با بستن شیر همان مخزن، سایر مخازن را در مدار نگه داشت.
از طرف دیگر، امکان افزایش ظرفیت در آینده نیز وجود دارد. یعنی میتوان ابتدا یک یا دو مخزن نصب کرد و در صورت افزایش مصرف، مخزن دیگری را با رعایت اصول فنی به مجموعه اضافه کرد.
بهترین روش اتصال چند مخزن آب
بهترین و رایجترین روش برای اتصال چند مخزن ذخیره آب، اتصال موازی از قسمت پایین مخازن است. در این روش، خروجی پایین تمام مخازن به یک لوله مشترک یا کلکتور متصل میشود. این روش زمانی بسیار کاربردی است که امکان نصب یک مخزن بزرگ مانند مخزن ۴۰۰۰ لیتری سه لایه افقی وجود نداشته باشد و بخواهیم ظرفیت موردنیاز را با اتصال چند مخزن کوچکتر تأمین کنیم.
برای مثال، بهجای استفاده از یک مخزن ۴۰۰۰ لیتری، در بعضی فضاها میتوان دو دستگاه مخزن ۲۰۰۰ لیتری سه لایه افقی را بهصورت موازی به یکدیگر متصل کرد. این روش حملونقل مخازن، عبور از ورودیهای محدود، جانمایی و انجام تعمیرات دورهای را آسانتر میکند.
برای مثال، اگر سه مخزن ۱۰۰۰ لیتری از پایین به یکدیگر متصل شوند، مجموعه تقریباً مانند یک مخزن آب ۳۰۰۰ لیتری عمودی عمل میکند. با ورود آب به یکی از مخازن، آب از طریق لوله رابط به مخازن دیگر منتقل میشود تا ارتفاع آب در تمام آنها برابر شود.
مقایسه روشهای اتصال مخازن آب
| روش اتصال | نحوه عملکرد | مزایا | محدودیتها | کاربرد پیشنهادی |
|---|---|---|---|---|
| اتصال موازی از پایین | خروجی پایین تمام مخازن به یک لوله مشترک متصل میشود | همسطح شدن آب، تخلیه همزمان، عملکرد پایدار | نیازمند زیرسازی کاملاً تراز | ساختمان، باغ، ویلا و صنعت |
| اتصال با کلکتور مشترک | هر مخزن با یک شیر مستقل به کلکتور متصل میشود | امکان قطع هر مخزن، تعمیر آسان، کنترل بهتر | هزینه اجرای بیشتر | پروژههای حرفهای و چندمخزنه |
| اتصال سری یا آبشاری | سرریز مخزن اول وارد مخزن دوم میشود | مناسب برخی فضاهای خاص | تخلیه و پر شدن نامتعادل | کاربردهای محدود و خاص |
| ورودی و خروجی مستقل | هر مخزن ورودی و خروجی جداگانه دارد | استقلال کامل مخازن | نیازمند کنترل و لولهکشی بیشتر | پروژههای صنعتی یا حساس |
در بیشتر ساختمانها و پروژههای ذخیره آب، اتصال موازی همراه با کلکتور و شیر مستقل برای هر مخزن، بهترین انتخاب محسوب میشود.
تجهیزات موردنیاز برای اتصال دو یا چند مخزن
برای اجرای اصولی اتصال مخازن، معمولاً به تجهیزات زیر نیاز است:
-
مخازن همظرفیت یا دارای ارتفاع مشابه
-
فیتینگ یا اتصال استاندارد مخزن
-
لوله رابط با قطر مناسب
-
شیر توپی برای هر مخزن
-
مهره ماسوره برای باز کردن آسان اتصالات
-
سهراهی یا کلکتور مشترک
-
رابط انعطافپذیر یا لرزهگیر
-
نوار تفلون یا مواد آببندی مناسب
-
شیر یکطرفه در مسیر مناسب پمپ
-
صافی یا فیلتر در صورت نیاز
-
شناور مکانیکی یا برقی
-
لوله سرریز
-
پایه یا سطح زیرسازی کاملاً صاف و مقاوم
انتخاب کیفیت مناسب برای اتصالات اهمیت زیادی دارد. استفاده از شیرآلات ضعیف، اتصالات غیراستاندارد یا لولههای نامناسب میتواند باعث نشتی، افت فشار، ترک خوردن محل فیتینگ یا تخلیه نامتعادل مخازن شود.
مراحل اتصال دو مخزن ذخیره آب به یکدیگر

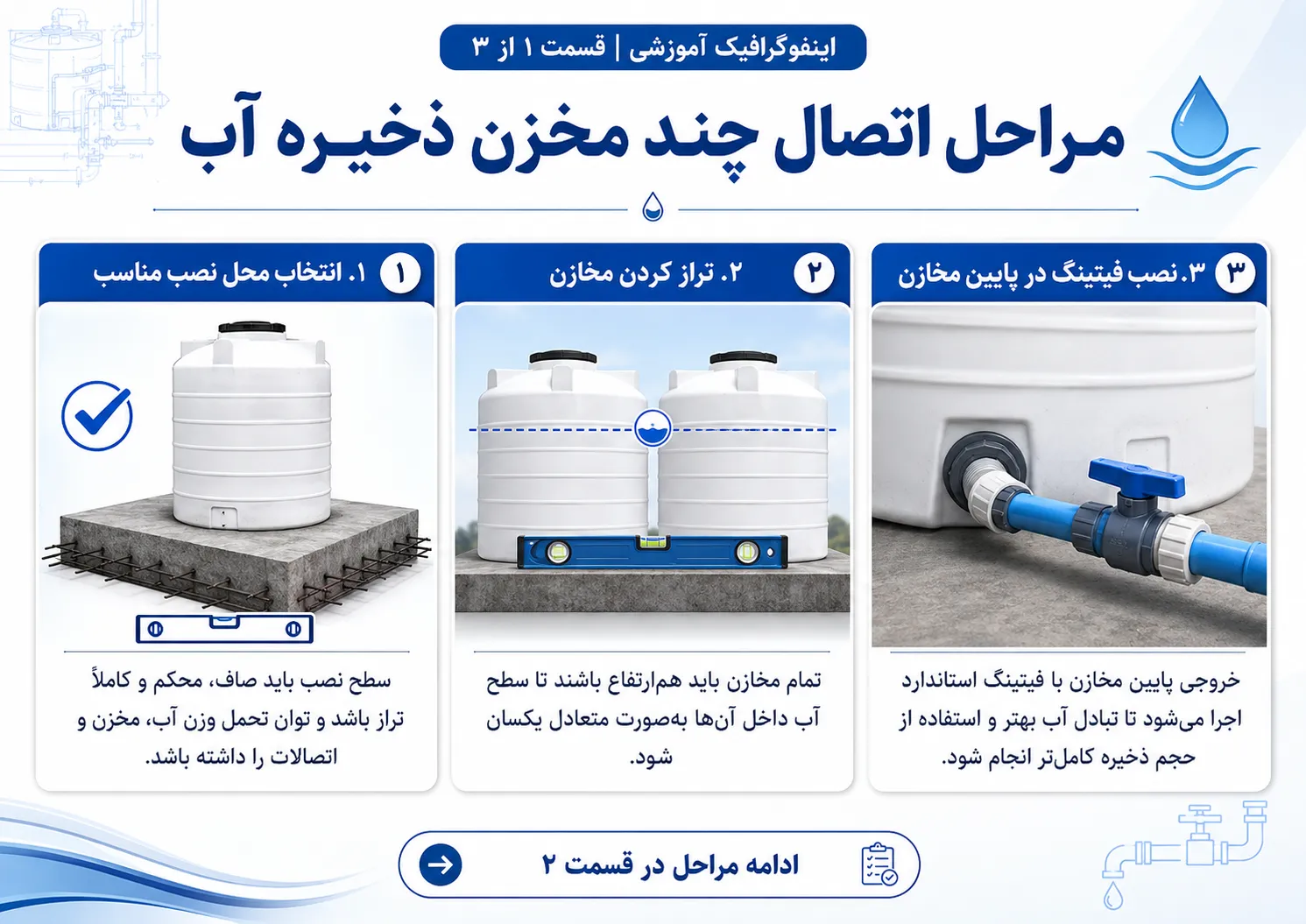

۱. انتخاب محل نصب مناسب
اولین مرحله، انتخاب یک سطح صاف، محکم و تراز است. مخازن باید روی سطحی قرار بگیرند که بتواند وزن مخزن پر از آب را تحمل کند. در پروژههای افزایش حجم مخازن آب با اتصال مخازن، استحکام و تراز بودن محل نصب اهمیت بیشتری دارد.
هر لیتر آب تقریباً یک کیلوگرم وزن دارد. بنابراین یک مخزن ۲۰۰۰ لیتری پس از پر شدن، فقط از نظر وزن آب حدود دو تن وزن خواهد داشت. در صورت نصب چند مخزن، وزن مجموع آب، وزن مخازن، لولهها و تجهیزات نیز باید در محاسبات سازه در نظر گرفته شود.
برای نصب روی پشتبام، طبقات یا سازههای فلزی، بررسی تحمل بار توسط فرد متخصص ضروری است.
۲. تراز کردن مخازن
کف تمام مخازن باید در یک سطح قرار داشته باشد. حتی اختلاف ارتفاع کم میان مخازن میتواند باعث شود یک مخزن زودتر پر یا خالی شود.
برای تراز کردن، نباید زیر بخشی از مخزن آجر، سنگ، چوب یا قطعات کوچک قرار داد. تمام سطح کف مخزن باید بهطور کامل روی زیرسازی صاف و یکپارچه قرار گیرد. وجود فضای خالی زیر کف مخزن ممکن است در طول زمان موجب تغییر شکل یا آسیب به بدنه شود.
۳. نصب فیتینگ در پایین مخازن
لوله رابط بهتر است از پایینترین محل استاندارد و قابلاستفاده مخازن گرفته شود. هرچه اتصال پایینتر باشد، آب مخازن بهتر با یکدیگر تبادل میشود و حجم بیشتری از آب قابلاستفاده خواهد بود.
سوراخکاری و نصب فیتینگ باید با ابزار مناسب انجام شود. محل نصب فیتینگ نباید روی انحناهای شدید، لبهها، قسمتهای تحت تنش یا نقاطی باشد که تولیدکننده برای سوراخکاری توصیه نکرده است.
همچنین وزن لوله و شیرآلات نباید مستقیماً روی دیواره مخزن قرار گیرد. بهتر است لولهکشی دارای ساپورت باشد و در نزدیکی مخزن از رابط انعطافپذیر استفاده شود.

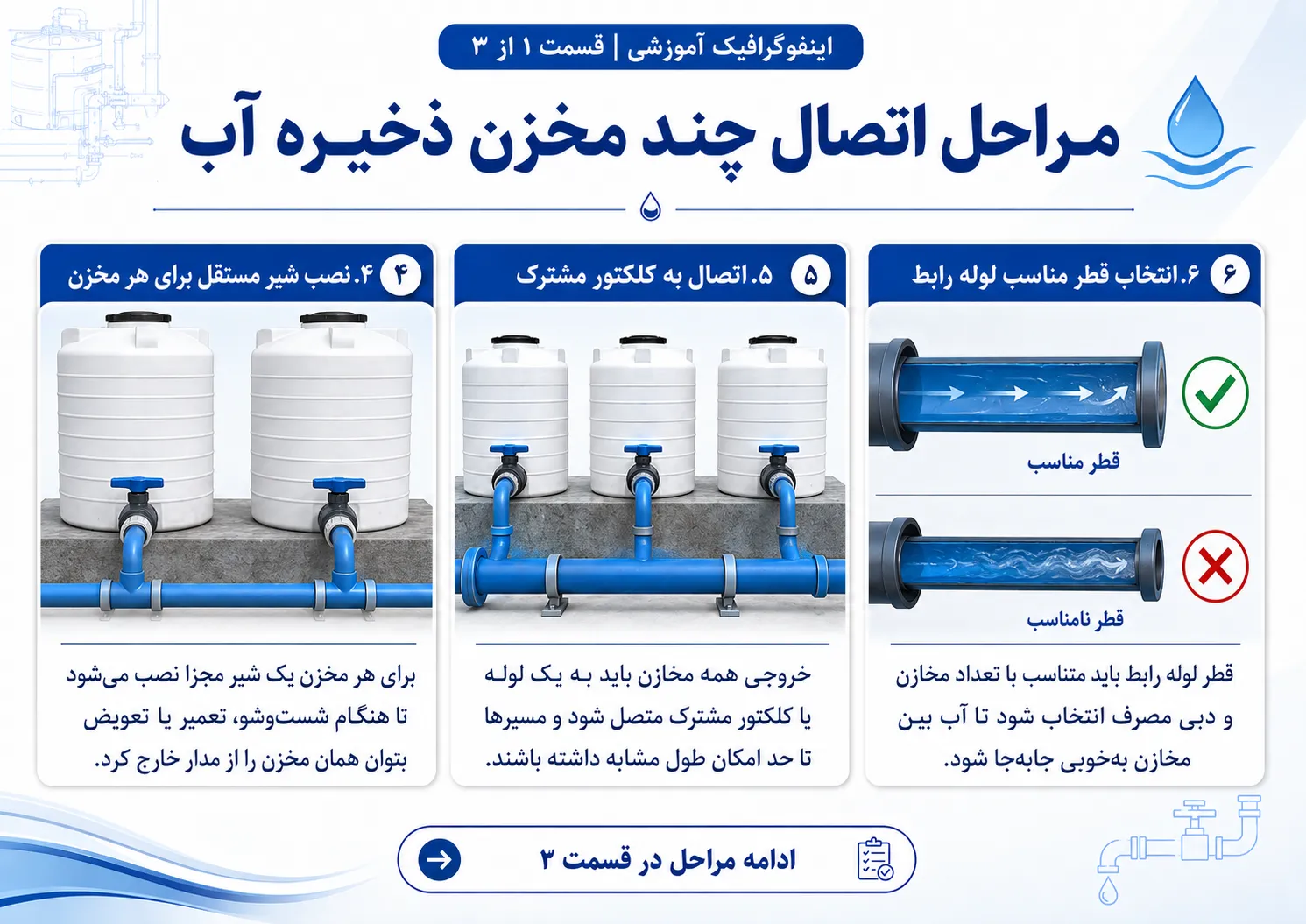

۴. نصب شیر مستقل برای هر مخزن
بعد از خروجی هر مخزن، یک شیر توپی نصب کنید. وجود شیر مستقل باعث میشود در صورت نشتی، شستوشو، تعمیر یا تعویض یک مخزن، بتوان همان مخزن را از مدار خارج کرد.
بعد از شیر نیز نصب مهره ماسوره توصیه میشود. مهره ماسوره امکان جدا کردن لوله از مخزن را بدون برش لوله فراهم میکند.
ترتیب پیشنهادی اتصال به شکل زیر است:
خروجی مخزن ← رابط انعطافپذیر ← شیر توپی ← مهره ماسوره ← کلکتور مشترک
۵. اتصال مخازن به کلکتور مشترک
خروجی تمام مخازن باید به یک لوله یا کلکتور مشترک متصل شود. بهتر است طول مسیر هر مخزن تا کلکتور تا حد امکان مشابه باشد تا آب بهصورت متعادلتری از مخازن خارج شود. این موضوع در زمان اتصال چند مدل کمعرض مانند مخزن آب کتابی نیز اهمیت زیادی دارد.
اگر یک مخزن با لولهای بسیار کوتاه و مخزن دیگر با مسیری طولانی و دارای زانوییهای متعدد متصل شود، مقاومت مسیرها متفاوت خواهد بود و ممکن است مخزن نزدیکتر زودتر تخلیه شود.
در پروژههای حرفهای میتوان از آرایش متقارن یا سیستم بازگشت معکوس استفاده کرد تا جریان خروجی میان مخازن متعادلتر شود.
۶. انتخاب قطر مناسب لوله رابط
قطر لوله رابط باید متناسب با تعداد مخازن، ظرفیت آنها، دبی مصرف، قدرت پمپ، طول مسیر و تعداد زانوییها انتخاب شود.
استفاده از لوله بسیار باریک باعث میشود انتقال آب میان مخازن با سرعت کافی انجام نشود. در این حالت ممکن است هنگام کار پمپ، مخزن نزدیک به پمپ سریعتر خالی شود، درحالیکه هنوز در مخازن دیگر آب وجود دارد.
در پروژههای کوچک خانگی، معمولاً استفاده از لولههای رابط بزرگتر از خروجیهای معمول مصرف، عملکرد مناسبتری ایجاد میکند. بااینحال، سایز نهایی باید براساس دبی موردنیاز و شرایط پروژه توسط نصاب یا تأسیساتکار تعیین شود.

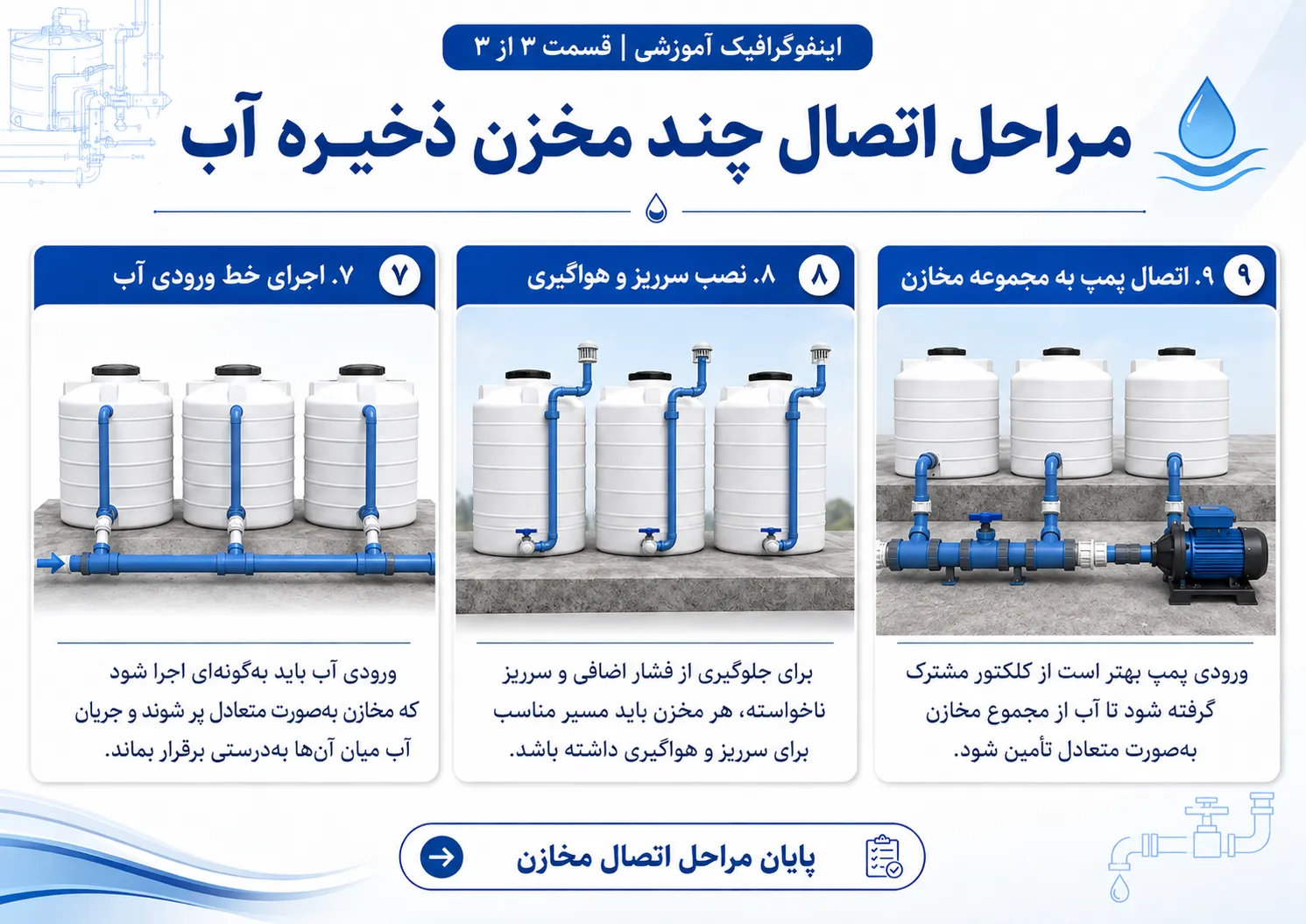

۷. اجرای خط ورودی آب
برای پر کردن مخازن چند روش وجود دارد. یکی از روشها ورود آب به یک مخزن و انتقال آن از طریق لوله رابط به سایر مخازن است. این روش در صورتی مناسب است که لوله تعادل قطر کافی داشته باشد و سرعت ورود آب بیش از توان انتقال میان مخازن نباشد.
روش حرفهایتر، استفاده از یک کلکتور ورودی و تقسیم آب میان تمام مخازن است. در این حالت هر مخزن میتواند شناور مستقل داشته باشد یا ورودیها به شکلی طراحی شوند که پر شدن تمام مخازن متعادل انجام شود.
در صورت استفاده از یک شناور برای کل مجموعه، باید اطمینان حاصل شود که مسیر ارتباطی مخازن همیشه باز است. بسته شدن شیر یکی از مخازن یا گرفتگی لوله رابط میتواند باعث پر نشدن صحیح سایر مخازن شود.
۸. نصب سرریز و هواگیری
هر مخزن باید امکان ورود و خروج هوا داشته باشد. هنگام پر شدن مخزن، هوای داخل آن باید خارج شود و هنگام تخلیه، هوا باید وارد مخزن شود. بسته بودن کامل مسیر هوا میتواند باعث اختلال در جریان آب یا ایجاد فشار نامناسب روی بدنه شود.
لوله سرریز نیز باید در ارتفاع مناسبی نصب شود. بهتر است مسیر سرریز به محل امنی هدایت شود تا در صورت خرابی شناور، آب موجب خسارت به ساختمان، تجهیزات یا همسایهها نشود.
در مجموعههای چندمخزنه میتوان برای هر مخزن سرریز مستقل در نظر گرفت یا سرریزها را به یک مسیر مشترک با ظرفیت کافی متصل کرد.
۹. اتصال پمپ به مجموعه مخازن
پمپ نباید فقط به یکی از مخازن متصل شود؛ زیرا در این حالت ممکن است همان مخزن سریعتر تخلیه شود و آب موجود در مخازن دیگر با سرعت کافی به آن نرسد.
بهترین روش این است که ورودی پمپ از کلکتور مشترک تمام مخازن گرفته شود. به این ترتیب پمپ از مجموع مخازن آب دریافت میکند.
پمپ بهتر است تا حد امکان نزدیک به مخازن و در ارتفاع مناسب نصب شود. مسیر مکش باید کوتاه، مستقیم و دارای حداقل زانویی باشد. همچنین باید از ورود هوا به مسیر مکش جلوگیری شود.
وزن پمپ، لوله و اتصالات نباید روی فیتینگ مخزن قرار گیرد. پمپ باید روی پایه مستقل و لولهها روی بست و ساپورت مناسب نصب شوند.
اتصال سری مخازن آب چگونه است؟
در اتصال سری یا آبشاری، آب ابتدا وارد مخزن اول میشود و پس از رسیدن به ارتفاع مشخص، از طریق سرریز وارد مخزن دوم میشود. سپس مخزن دوم، مخزن سوم را پر میکند.
این روش برای ذخیره آب ساختمانها معمولاً بهترین گزینه نیست؛ زیرا مخازن بهصورت همزمان و متعادل پر و خالی نمیشوند. همچنین ممکن است آب یک مخزن مدت بیشتری بدون گردش باقی بماند. در چنین سیستمهایی، استفاده از محصولاتی که مطابق استاندارد تولید مخزن پلیاتیلن ساخته شدهاند، برای حفظ کیفیت آب و دوام مجموعه اهمیت زیادی دارد.
اتصال سری بیشتر در فرایندهای صنعتی، تصفیه آب، تهنشینی، جمعآوری آب باران یا پروژههایی که هر مخزن وظیفه مشخصی دارد استفاده میشود. برای ذخیره آب مصرفی، اتصال موازی از پایین معمولاً عملکرد مطمئنتری دارد.
آیا میتوان مخازن با ظرفیت متفاوت را به هم متصل کرد؟
بله، امکان اتصال مخازن با ظرفیتهای متفاوت وجود دارد؛ اما ارتفاع محل خروجی، ارتفاع بدنه مخازن و سطح زیرسازی باید بررسی شود.
در مخازن متصل از پایین، سطح آب در تمام مخازن برابر میشود، اما اگر ارتفاع مخازن متفاوت باشد، ممکن است مخزن کوتاهتر زودتر به سطح سرریز برسد. به همین دلیل بهتر است مخازن دارای ارتفاع مشابه باشند یا طراحی سرریز و ورودی براساس کوتاهترین مخزن انجام شود.
برای مثال، اتصال یک مخزن ۱۰۰۰ لیتری بلند به یک مخزن ۱۰۰۰ لیتری کوتاه بدون بررسی ارتفاعها ممکن است باعث سرریز شدن مخزن کوتاهتر شود.
اشتباهات رایج در اتصال چند مخزن آب
یکی از رایجترین اشتباهات، استفاده از لوله رابط باریک است. این کار باعث میشود آب بین مخازن بهاندازه کافی سریع جابهجا نشود و فشار نامتعادلی به مجموعه وارد شود.
نصب مخازن روی سطوح با ارتفاع متفاوت، اتصال مستقیم پمپ به یک مخزن، حذف شیرهای مستقل، استفاده از تعداد زیاد زانویی، وارد کردن وزن لوله روی بدنه مخزن و نداشتن مسیر سرریز مناسب نیز از اشتباهات متداول هستند. این خطاها میتوانند عملکرد سیستم را مختل کرده و عمر مفید مخازن پلی اتیلن را کاهش دهند.
از دیگر خطاهای مهم میتوان به موارد زیر اشاره کرد:
-
نصب مخزن روی سطح شیبدار یا ناهموار
-
بستن مسیر هواگیری مخزن
-
استفاده از چسب یا اتصالات نامناسب
-
سوراخکاری غیراصولی بدنه
-
نصب فیتینگ در محل ضعیف یا انحنای شدید
-
نداشتن دسترسی برای شستوشو و تعمیر
-
قرار دادن شیر اصلی در نقطهای غیرقابلدسترسی
-
استفاده از اتصالات فلزی سنگین بدون ساپورت
-
طراحی نامناسب سرریز
-
نصب مخزن بدون در نظر گرفتن وزن آب
نکات مهم برای نگهداری مخازن متصل
پس از نصب، اتصالات باید بهصورت دورهای از نظر نشتی بررسی شوند. شیرهای هر مخزن نیز بهتر است هر چند ماه یکبار باز و بسته شوند تا در اثر رسوب یا بیاستفاده ماندن قفل نشوند.
مخازن باید در دورههای مشخص شستوشو شوند. هنگام شستوشوی یک مخزن، میتوان شیر آن را بست و مخزن را از مدار خارج کرد؛ بهشرط آنکه ظرفیت سایر مخازن برای تأمین موقت آب کافی باشد.
همچنین بهتر است داخل لولههای رابط، رسوب، جلبک، زباله یا گرفتگی ایجاد نشود. انتخاب مناسب از میان انواع لولههای پلیاتیلن و بررسی دورهای مسیرها، احتمال گرفتگی و کاهش جریان را کمتر میکند. کاهش سرعت انتقال آب بین مخازن میتواند نشانه گرفتگی مسیر، نیمهباز بودن شیر یا نامناسب بودن قطر لوله باشد.
پرسشهای متداول
آیا دو مخزن ۱۰۰۰ لیتری مانند یک مخزن ۲۰۰۰ لیتری عمل میکنند؟
اگر دو مخزن از پایین، با لوله مناسب و روی سطح کاملاً تراز به یکدیگر متصل شوند، از نظر ظرفیت ذخیره تقریباً مانند یک مجموعه ۲۰۰۰ لیتری عمل میکنند. البته بخشی از حجم به دلیل محل خروجی و رسوب احتمالی قابلاستفاده نخواهد بود.
خروجی پمپ باید به کدام مخزن متصل شود؟
ورودی پمپ بهتر است از کلکتور مشترک تمام مخازن گرفته شود، نه فقط از یک مخزن. این کار باعث تخلیه متعادلتر مجموعه میشود.
آیا برای هر مخزن باید شیر جداگانه نصب شود؟
بله. نصب شیر مستقل برای هر مخزن امکان تعمیر، شستوشو یا خارج کردن یک مخزن از مدار را فراهم میکند.
لوله اتصال مخازن از بالا باشد یا پایین؟
برای همسطح شدن آب و استفاده از ظرفیت مجموع مخازن، اتصال اصلی باید از قسمت پایین انجام شود. اتصال از بالا بیشتر برای سرریز یا سیستم آبشاری کاربرد دارد.
آیا یک شناور برای چند مخزن کافی است؟
در صورتی که مخازن بهدرستی از پایین متصل باشند و مسیر ارتباطی همیشه باز بماند، یک شناور میتواند مجموعه را پر کند. بااینحال، در پروژههای بزرگ یا حساس، طراحی ورودی مشترک یا شناورهای مستقل اطمینان بیشتری ایجاد میکند.
چرا یکی از مخازن زودتر خالی میشود؟
تفاوت طول لولهها، تعداد زانوییها، قطر نامناسب لوله رابط، تراز نبودن مخازن، نیمهباز بودن شیر یا اتصال پمپ به یک مخزن میتواند باعث تخلیه نامتعادل شود.
آیا میتوان بعداً مخزن جدیدی به مجموعه اضافه کرد؟
بله. بهتر است از ابتدا کلکتور، فضای نصب، قطر لوله و شیر رزرو برای توسعه آینده در نظر گرفته شود.
آیا مخازن حتماً باید هماندازه باشند؟
خیر، اما استفاده از مخازن هماندازه یا دارای ارتفاع مشابه، طراحی و کنترل سطح آب را سادهتر میکند. در صورت تفاوت ارتفاع، محل سرریز و حداکثر سطح آب باید با دقت بیشتری تعیین شود.
برای پشتبام میتوان چند مخزن را به هم متصل کرد؟
از نظر لولهکشی امکانپذیر است، اما قبل از نصب باید تحمل بار سقف توسط متخصص سازه بررسی شود. وزن آب بسیار زیاد است و نباید فقط براساس ظاهر مقاوم سقف تصمیمگیری کرد.
جمعبندی
اتصال دو یا چند مخزن ذخیره آب، راهکاری کاربردی برای افزایش ظرفیت ذخیرهسازی در فضاهای محدود است. بهترین روش برای بیشتر پروژههای ساختمانی، ویلایی، باغی و صنعتی، اتصال موازی مخازن از قسمت پایین و استفاده از کلکتور مشترک در تأسیسات ساختمان است.
برای عملکرد صحیح مجموعه، تمام مخازن باید روی سطح صاف، مقاوم و کاملاً تراز قرار بگیرند. نصب شیر مستقل، مهره ماسوره، لوله رابط با قطر مناسب، هواگیری، سرریز استاندارد و اتصال پمپ به کلکتور مشترک از مهمترین اصول اجرای این سیستم هستند.
همچنین نباید وزن لوله، پمپ یا شیرآلات به بدنه و فیتینگ مخزن منتقل شود. استفاده از رابط انعطافپذیر، ساپورت مناسب و اتصالات استاندارد میتواند عمر مخازن و لولهکشی را افزایش دهد.
در نهایت، تعداد مخازن، ظرفیت هر مخزن، قطر لوله رابط، قدرت پمپ و نحوه اجرای ورودی و خروجی باید متناسب با میزان مصرف و شرایط محل نصب انتخاب شود. اجرای اصولی اتصال مخازن باعث میشود تمام مخازن بهصورت هماهنگ پر و خالی شوند و مجموعه ذخیره آب، عملکردی مطمئن، ایمن و پایدار داشته باشد.
