مخزن تحت فشار یا منبع انبساط؛ تفاوتها، مزایا و راهنمای انتخاب
مخزن تحت فشار یا منبع انبساط؛ تفاوتها، مزایا و راهنمای انتخاب
سیستمهای آبرسانی، گرمایشی و سرمایشی مدرن بدون بهرهگیری از تجهیزات ذخیرهسازی و کنترل فشار، عملاً کارایی پایدار و ایمن نخواهند داشت. در طراحی اصولی تأسیسات ساختمانی، مدیریت فشار و حجم سیال یکی از مهمترین عوامل در افزایش طول عمر تجهیزات و کاهش هزینههای تعمیر و نگهداری محسوب میشود. در همین راستا، مخزن تحت فشار و منبع انبساط بهعنوان دو جزء کلیدی در قلب این سیستمها نقش حیاتی ایفا میکنند و انتخاب صحیح آنها، مستقیماً بر عملکرد کلی شبکه تأسیسات تأثیر میگذارد.
هرچند در نگاه اول ممکن است مخزن تحت فشار و منبع انبساط از نظر ظاهری مشابه به نظر برسند و حتی در برخی پروژهها به اشتباه بهجای یکدیگر مورد استفاده قرار گیرند، اما در واقع تفاوتهای اساسی و غیرقابل چشمپوشی در عملکرد، ساختار داخلی، محدوده فشار کاری و کاربرد تخصصی آنها وجود دارد. نادیده گرفتن این تفاوتها میتواند منجر به مشکلاتی مانند افزایش استهلاک پمپ، نوسان فشار آب، نشتی در اتصالات و حتی خرابی زودهنگام تجهیزات اصلی سیستم شود.
در سیستمهای آبرسانی، مخزن تحت فشار معمولاً در کنار پمپ و کلید اتومات پمپ آب نصب میشود تا با ذخیره مقدار مشخصی از آب تحت فشار، از روشن و خاموش شدن مداوم پمپ جلوگیری کرده و فشار یکنواختی را در شبکه توزیع ایجاد کند. این موضوع بهویژه در ساختمانهای مسکونی، ویلاها و واحدهای صنعتی کوچک اهمیت بالایی دارد، زیرا نوسان فشار میتواند به شیرآلات، اتصالات و حتی لولههای پلیاتیلن آسیب وارد کند.
از سوی دیگر، منبع انبساط بیشتر در سیستمهای گرمایشی و سرمایشی بسته مانند موتورخانهها، پکیجها و چیلرها به کار میرود. وظیفه اصلی این منبع، جذب تغییرات حجم سیال ناشی از افزایش یا کاهش دما است؛ موضوعی که در صورت عدم کنترل، باعث افزایش بیش از حد فشار و فعال شدن شیر اطمینان یا آسیب به مبدلهای حرارتی میشود. بنابراین، استفاده از منبع انبساط مناسب نهتنها یک انتخاب فنی، بلکه یک الزام ایمنی در طراحی تأسیسات محسوب میشود.
نکته مهمی که بسیاری از مصرفکنندگان و حتی برخی مجریان به آن توجه نمیکنند، این است که انتخاب ظرفیت و نوع مخزن چه مخزن تحت فشار و چه منبع انبساط باید بر اساس شرایط واقعی پروژه انجام شود. عواملی مانند دبی پمپ، تعداد مصرفکنندهها، ارتفاع ساختمان، نوع سیستم (باز یا بسته) و حتی نحوه محاسبه حجم مخزن آب نقش تعیینکنندهای در عملکرد نهایی سیستم دارند. انتخاب نادرست در این مرحله میتواند باعث کاهش راندمان، افزایش مصرف انرژی و تحمیل هزینههای اضافی در آینده شود.
در این مقاله چه خواهید خواند
- مخزن تحت فشار یا منبع انبساط؛ تفاوتها، مزایا و راهنمای انتخاب
- تعریف و عملکرد مخزن تحت فشار (Pressure Tank)
- جدول مقایسه: تفاوتهای کلیدی مخزن تحت فشار و منبع انبساط
- مزایای اصلی استفاده از هر سیستم
- راهنمای انتخاب: چه زمانی از کدام استفاده کنیم؟
- نکات کلیدی نصب و نگهداری
- پرسشهای متداول در مورد مخازن
- جمعبندی و نتیجهگیری نهایی
تعریف و عملکرد تخصصی مخزن تحت فشار ،منبع انبساط
در طراحی اصولی سیستمهای آبرسانی و تأسیسات ساختمانی، انتخاب تجهیزات مناسب تنها بخشی از مسیر رسیدن به عملکرد پایدار و ایمن است. آنچه این تجهیزات را بهدرستی به کار میاندازد، محل نصب صحیح، رعایت الزامات اجرایی و تطابق با استانداردهای تولید است. در این میان، مخزن تحت فشار و منبع انبساط بهعنوان دو تجهیز کلیدی، زمانی بیشترین بازدهی را دارند که هم از نظر فنی درست انتخاب شوند و هم در شرایط استاندارد نصب و بهرهبرداری قرار گیرند. برای مثال، در فضاهای محدود، استفاده از مخزن کتابی میتواند گزینهای هوشمندانه برای بهرهبرداری بهتر و صرفهجویی در فضا باشد.
یکی از نکات بسیار مهمی که معمولاً کمتر به آن توجه میشود، محل نصب مخزن در سیستم آبرسانی یا گرمایشی است. انتخاب نادرست محل نصب میتواند باعث افزایش فشارهای ناخواسته، لرزش، نشتی اتصالات و حتی کاهش عمر مفید مخزن شود. بررسی دقیق شرایط محیطی، دسترسی مناسب برای سرویس و ایمنی سازهای، همگی در تعیین بهترین محل نصب مخزن آب نقش تعیینکننده دارند و باید پیش از اجرای پروژه بهصورت کامل ارزیابی شوند.
از سوی دیگر، کیفیت ساخت مخزن چه مخزن ذخیره آب و چه مخزن تحت فشار ارتباط مستقیمی با مواد اولیه و فرآیند تولید آن دارد. مخازنی که مطابق اصول مهندسی و ضوابط معتبر تولید شدهاند، در برابر فشار، تغییرات دما و تنشهای محیطی مقاومت بالاتری دارند. رعایت دقیق استاندارد تولید مخزن پلیاتیلن تضمین میکند که بدنه مخزن دارای ضخامت یکنواخت، ساختار مولکولی پایدار و ایمنی لازم برای استفاده طولانیمدت در شرایط مختلف اقلیمی باشد.
در سیستمهای آبرسانی، مخزن تحت فشار وظیفه دارد نوسانات فشار را کنترل کرده و از استارتهای مکرر پمپ جلوگیری کند. اما حتی بهترین مخزن نیز در صورتی که روی سطح نامناسب یا در شرایط غیراستاندارد نصب شود، نمیتواند عملکرد مطلوبی ارائه دهد. به همین دلیل، هماهنگی میان کیفیت ساخت مخزن و اصول نصب صحیح، یک الزام غیرقابل چشمپوشی در پروژههای تأسیساتی محسوب میشود.
در مقابل، منبع انبساط بیشتر در مدارهای بسته گرمایشی کاربرد دارد و وظیفه آن جذب تغییرات حجم سیال ناشی از افزایش یا کاهش دما است. انتخاب درست حجم و فشار کاری این منبع، در کنار نصب اصولی و استفاده از مخزن تولیدشده مطابق استانداردهای معتبر، از بروز افزایش فشار ناگهانی و آسیب به تجهیزات حساس سیستم جلوگیری میکند.
جدول مقایسه
| ویژگی | مخزن تحت فشار (Pressure Tank) | منبع انبساط (Expansion Vessel) |
|---|---|---|
| هدف اصلی | حفظ فشار ثابت و کاهش سیکلهای پمپ (آبرسانی) | جذب انبساط حجمی سیال در اثر تغییرات دما (حرارت/برودت) |
| محیط استفاده | سیستمهای آبرسانی، پمپهای آب، سیستمهای آتشنشانی | بویلرها، چیلرها، سیستمهای گرمایشی و سرمایشی |
| فشار اولیه گاز | بالا (معمولاً ۲ بار یا بیشتر) | پایین (بسته به ارتفاع ستون آب سیستم) |

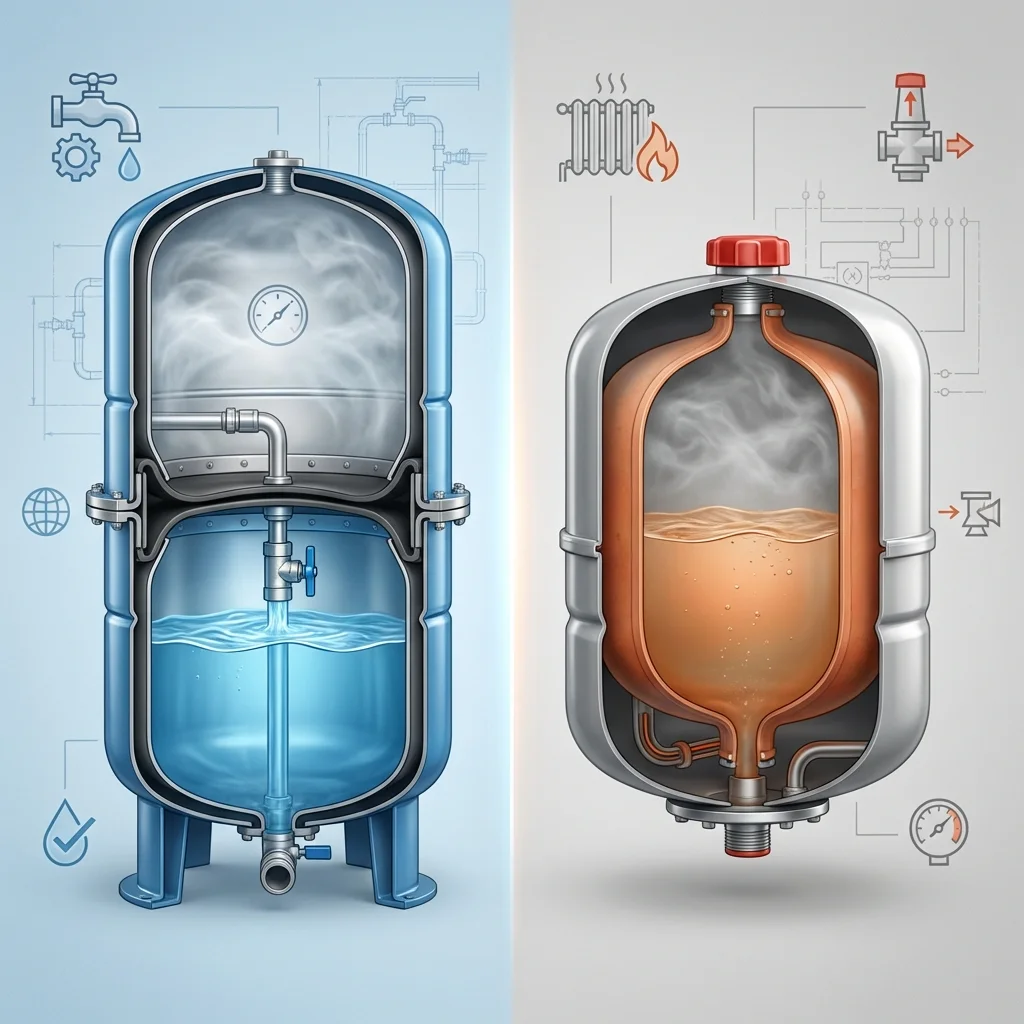

| نوع دیافراگم | تیوپی (Bladder) یا کیسهای، آب از گاز کاملاً جدا میشود | دیافراگم ثابت یا جداکننده (Membrane)، گاهی هوا مستقیماً با سیال در تماس است (در مدلهای قدیمیتر) |
| محل نصب | معمولاً در مسیر لوله خروجی پمپ | معمولاً در مسیر رفت یا برگشت سیستم حرارتی |
| نوع سیال | آب آشامیدنی یا غیرآشامیدنی تمیز | آب دیمینرال یا گلیکول (سیالات حرارتی) |
مزایای کلیدی
مزایای مخزن تحت فشار (آبرسانی):
- افزایش عمر پمپ: مهمترین مزیت این تجهیز، کاهش چشمگیر تعداد دفعات روشن و خاموش شدن پمپ است که بهطور مستقیم استهلاک الکتروموتور و کلیدها را کاهش میدهد.
- فشار ثابت و یکنواخت: تضمین فشار آب مورد نیاز در تمام نقاط مصرف، حتی در زمان استفاده همزمان چند شیر یا تجهیزات بهداشتی.
- صرفهجویی در مصرف برق: پمپ در بازههای بهینه و با توان مناسب کار میکند و از کارکرد متناوب و پرهزینه جلوگیری میشود؛ موضوعی که در سیستمهایی با مخازن ذخیره بزرگ مانند مخزن آب ۲۰۰۰۰ لیتری عمودی سهلایه اهمیت دوچندان دارد.
مزایای منبع انبساط (حرارتی):
- جلوگیری از آسیبهای حرارتی: کنترل و مدیریت افزایش حجم آب ناشی از گرم شدن در سیستمهای بسته و جلوگیری از بالا رفتن خطرناک فشار.
- حفظ تعادل هیدرولیکی سیستم: کمک به گردش پایدار سیال در مدارهای گرمایشی و جلوگیری از افت فشار ناشی از تخلیه آب اضافی.
- محافظت از تجهیزات موتورخانه: کاهش فشارهای ناگهانی و جلوگیری از آسیب به شیر اطمینان (Safety Valve)، مبدلها و لولهکشیها، بهویژه در سیستمهایی که از مخازن ذخیره افقی مانند مخزن آب ۶۰۰۰ لیتری افقی سه لایه در کنار تجهیزات حرارتی استفاده میشود.
راهنمای انتخاب تخصصی
انتخاب بین این دو دستگاه بر اساس عملکرد مورد نیاز در سیستم شما صورت میگیرد:
اگر هدف شما حفظ فشار پایدار در شبکه آب و جلوگیری از استارتهای مکرر پمپ است برای مثال در یک ویلا، آپارتمان یا باغ بهترین گزینه استفاده از مخزن تحت فشار است. این تجهیز با ذخیره بخشی از آب تحت فشار، تعداد دفعات روشن و خاموششدن پمپ را کاهش میدهد و در نتیجه در افزایش کارایی سیستم و عمر مفید مخازن پلی اتیلن یا فلزی ذخیره آب نیز نقش غیرمستقیم ایفا میکند، زیرا شوکهای ناگهانی فشار کمتر به بدنه و اتصالات وارد میشود.
اگر سیستم شما یک مدار بسته با تغییرات دمایی مداوم است مثل بویلر (دیگ بخار یا آبگرم)، چیلر یا مدار گرمایشی،سرمایشی انتخاب قطعی، استفاده از منبع انبساط است. این دستگاه با جذب افزایش حجم ناشی از گرمشدن سیال و آزادسازی آن هنگام خنکشدن، فشار مدار را متعادل نگه میدارد و از عملکردن مکرر شیرهای اطمینان و بروز خطرات احتمالی پیشگیری میکند.
نکته کلیدی و فنی
هرگز از منبع انبساط بهعنوان جایگزین مخزن تحت فشار در سیستمهای آبرسانی استفاده نکنید. ظرفیت جذب و تحمل فشار این دو تجهیز بهگونهای طراحی شده که جایگزینی مستقیم آنها باعث کاهش راندمان، افزایش استهلاک پمپ و در مواردی حتی ایجاد مشکلاتی نظیر وضعیتی که مخزن آب سرریز میشود میگردد. این ایراد میتواند ناشی از عملکرد نادرست اجزای کنترلی یا عدم تناسب ظرفیت مخزن با نیاز واقعی سیستم باشد.
در نتیجه، انتخاب صحیح نه تنها به عملکرد بهینه سیستم کمک میکند، بلکه از بروز مشکلات جانبی و هزینههای اضافی جلوگیری خواهد کرد. توصیه میشود برای گزینش نهایی، علاوه بر شناخت کارکرد، به ظرفیت، فشار کاری، کیفیت ساخت و شرایط نصب نیز دقت کافی داشته باشید.

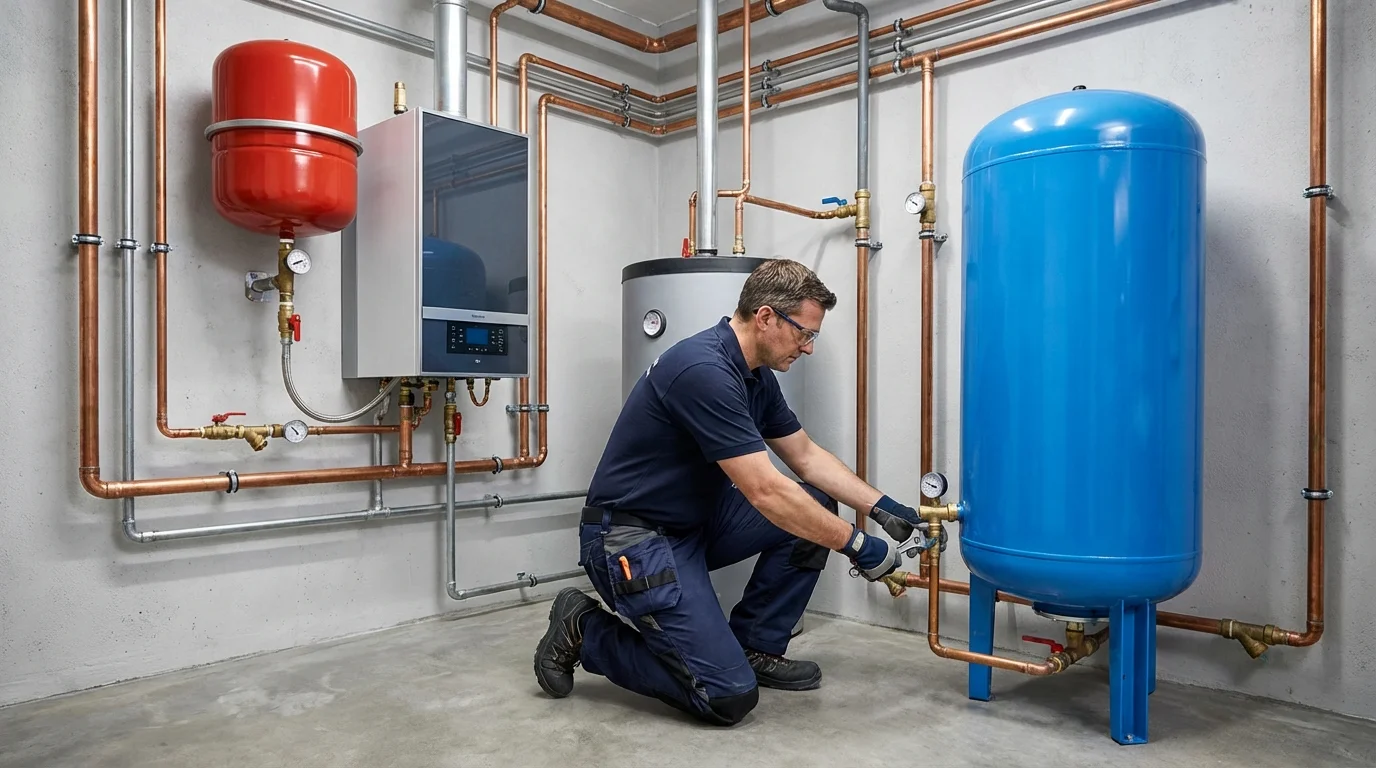

نصب و نگهداری
نصب:
-
مخزن تحت فشار:
- سطح نصب: حتماً روی سطحی کاملاً تراز، یکنواخت و مقاوم نصب شود تا از ایجاد تنشهای موضعی و لرزش جلوگیری گردد. برای کاهش نویز و ضربه، استفاده از لرزهگیر در اتصال به پمپ توصیه میشود.
- دسترسی سرویس: محل نصب را طوری انتخاب کنید که دسترسی مستقیم و ایمن به شیر هواگیری و پرشر سوئیچ فراهم باشد. مسیر بازدیدِ گیج فشار و شیر قطعووصل نیز آزاد باشد.
- همراستایی با لولهکشی: اتصالات لولهها بدون تنش کششی،پیچی باشند. در پروژههایی با تانکهای ذخیره زمینی یا روی بام چه از جنس فلزی، چه از جنس پلیاتیلن حتماً از فلنج شناور یا رابط انعطافپذیر استفاده کنید تا نشست سازهای یا انبساط حرارتی به بدنه مخزن و پمپ منتقل نشود.
- نوع مخزن ذخیره: اگر مخزن ذخیره شما از نوع مخازن عمودی یا مخازن افقی است، مسیر مکش پمپ را کوتاه، مستقیم و با حداقل اتصالات طراحی کنید تا کاویتاسیون کاهش یابد.
-
منبع انبساط:
- شرایط محیطی: در محلی با دمای معتدل و بهدور از منابع حرارتی مستقیم یا تابش شدید خورشید نصب شود. از یخزدگی نیز جلوگیری کنید.
- تنظیم فشار اولیه (Pre-charge): پیششارژ گاز را دقیقاً بر اساس ارتفاع استاتیکی مدار و فشار کاری تنظیم کنید. بهطور معمول پیششارژ باید کمی کمتر از فشار وصل مدار باشد تا انتقال جرم مؤثر انجام شود.
- دسترسی و ایمنی: مسیر بازدید شیر اطمینان، گیج فشار و شیر پرکن آزاد باشد. در مدارهای بزرگ، نصب جداکننده هوا و ظروف جمعآوری مایع توصیه میشود.
نگهداری
- بررسی فشار گاز:
- حداقل سالی یک بار فشار گاز داخل مخزن (نیتروژن) توسط کارشناس کنترل شود؛ افت تدریجی فشار بهدلیل نفوذپذیری طبیعی دیافراگم رخ میدهد. کمبودن فشار گاز، باعث کاهش حجم مفید و افزایش سیکل کاری پمپ میشود.
- کنترل دیافراگم:
- علامتها: افت ناگهانی فشار، لرزش غیرعادی یا وجود آب در محفظه هوای مخزن نشانه پارگی دیافراگم است و باید سریعاً تعویض شود. این ایراد در مخازن تحت فشار آبرسانی رایجتر است.
- قطعات یدکی: از دیافراگم با کیفیت و سازگار با دمای سیال استفاده کنید؛ در مدارهای گرمایشی ضدیخ/بازدارندههای شیمیایی میتوانند بر عمر دیافراگم اثر بگذارند.
- بازرسی اتصالات و نشتی:
- گشتاور پیچها، سالم بودن شیر یکطرفه، عملکرد پرشر سوئیچ/ترموستات، و آببندی اتصالات بهصورت دورهای چک شود. نشتی کوچک میتواند به فعالسازی مکرر پمپ و افزایش هزینه انرژی منجر شود.
- رسوب و کیفیت آب:
- سختی بالای آب به افزایش رسوب و گیرکردگی شیرها میانجامد. اگر مخزن ذخیره از جنس پلیاتیلن است، از تماس با نور UV مستقیم طولانیمدت جلوگیری کنید یا از مخازن لایهدار مقاوم به UV استفاده کنید تا تغییر رنگ و تردی دیرتر رخ دهد.
- همراستاسازی مجدد:
- پس از سرویس پمپ، تغییر مسیر لولهکشی یا جابهجایی تجهیزات، تراز بودن پایه و عدم اعمال تنش به نازلهای مخزن را دوباره کنترل کنید.
نکات تکمیلی انتخاب و خرید
- انتخاب فرم مخزن ذخیره:
- برای فضاهای محدود یا ارتفاع زیاد، معمولاً مخازن عمودی گزینه بهتری هستند؛ توزیع تنش یکنواختتری دارند و کمجایترند.
- برای زیر سقفهای کوتاه، فضاهای باریک یا نیاز به مرکز ثقل پایین، مخازن افقی مناسبترند و نصب آنها روی شاسی پیوسته آسانتر است.
- متریال و استاندارد تولید:
- برای آب شرب یا مواد شیمیایی سازگار، مخازن پلیاتیلن بهدلیل مقاومت به خوردگی، وزن کم و نصب ساده، انتخاب رایجاند. مطمئن شوید مخزن بر اساس استانداردهای روز تولید شده و لایه ضد UV دارد.
- پیشگیری از خطاهای خرید:
- چندین مورد اشتباه رایج در خرید مخزن آب عبارتاند از:
- انتخاب حجم بر اساس موجودی بازار بهجای محاسبه دقیق نیاز
- بیتوجهی به فشار کاری و کلاس فشاری اتصالات
- نادیده گرفتن محدودیت فضای نصب و مسیرهای سرویس
- خرید بدون گارانتی معتبر و خدمات پس از فروش
- بیتوجهی به سازگاری شیمیایی در صورت استفاده غیر از آب شرب
چکلیست سریع نصب ایمن
- تراز بودن و یکنواختی سطح زیرکار تأیید شود.
- پیششارژ منبع انبساط مطابق ارتفاع استاتیکی تنظیم شود.
- لرزهگیر و بایپس سرویس برای مخزن تحت فشار پیشبینی شود.
- شیر اطمینان، گیج فشار و دریچه هوا در دسترس باشند.
- اتصالات انعطافپذیر برای جبران انبساط و نشست سازهای استفاده شود.
- برچسبگذاری مسیرها و ثبت سوابق سرویس دورهای انجام شود.
پرسشهای متداول
س: آیا میتوان مخزن تحت فشار را به جای منبع انبساط در موتورخانه استفاده کرد؟
ج: به طور کلی خیر. مخازن تحت فشار برای سیکلهای متناوب پمپ طراحی شدهاند و در برابر انبساط حجمی ناشی از دمای بالای بویلر به خوبی عمل نمیکنند و به سرعت آسیب میبینند.
س: حجم مخزن تحت فشار چگونه محاسبه میشود؟
ج: محاسبات بر اساس دبی (Q) پمپ و زمان مجاز بین هر سیکل استارت و استاپ (معمولاً بین ۲۰ تا ۵۰ بار در ساعت) انجام میشود. این محاسبات نیازمند فرمولهای مهندسی است.
س: آیا میتوانم از مخزن تحت فشار مدل چینی به جای برندهای اروپایی استفاده کنم؟
ج: برندهای معتبر اروپایی (مانند Wita یا Reflex) استانداردهای سختگیرانهتری را رعایت میکنند. در انتخاب، کیفیت دیافراگم و ضخامت بدنه بسیار مهم است و نباید به دلیل صرفهجویی، از برندهای نامعتبر استفاده کرد.
جمعبندی و نتیجهگیری نهایی
همانطور که دیدیم، «مخزن تحت فشار» و «منبع انبساط» دو تجهیز کاملاً متفاوت با مأموریتهای مشخصاند: مخزن تحت فشار برای تثبیت فشار شبکه و کاهش دفعات استارت پمپ در سامانههای آبرسانی، و منبع انبساط برای جذب و آزادسازی تغییرات حجمی سیال در مدارهای حرارتی سرمایشی. جایگزینکردن یکی بهجای دیگری، نهتنها بازده سیستم را پایین میآورد، بلکه میتواند به خرابی زودهنگام پمپ، عملکردن مکرر شیر اطمینان، نوسانات فشار و حتی نشتیها و هزینههای تعمیراتی سنگین منجر شود. راهحل پایدار، پایبندی به انتخاب اصولی بر اساس محاسبات دقیق ظرفیت، فشار کاری، دمای سیال و استانداردهای نصب، بههمراه سرویس و پایش دورهای است.
اگر در سامانه آبرسانی با نوسانات فشار، قطعووصلیهای مکرر پمپ و افت راندمان مواجه هستید برای مثال زمانی که با مشکل فشار آب روبهرو میشوید ابتدا تطابق تجهیز با کاربری را بررسی کنید: آیا مخزن تحت فشار بهدرستی سایزبندی شده و پیششارژ آن تنظیم است؟ آیا منبع انبساط فقط در مدار بسته حرارتی استفاده شده و فشار اولیه آن مطابق ارتفاع استاتیکی تنظیم شده است؟ این کنترلهای ساده، اغلب ریشه اختلالات را روشن میکنند و از هزینههای غیرضروری جلوگیری مینمایند.
